不銹鋼電動蝶閥產品概述
全不銹鋼電動蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。不適用于有顆粒和溫度偏高的工藝介質中。電動執行器控帛部分有開關式和調節式等。
不銹鋼電動蝶閥特征
1、密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象，選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
2、閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
3、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
4、法蘭對夾孔連接適用多種標準,有不銹鋼閥體與FTFE閥座可選
5、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
6、蝶板采用框架結構，強度高，過流面積大，流阻小。
7、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
8、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
9、本閥結構獨特，操作靈活，省力，方便。

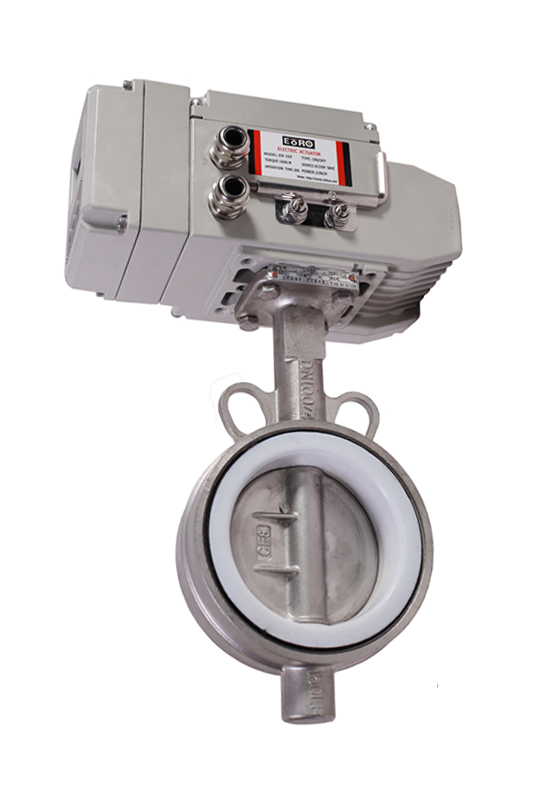

不銹鋼電動蝶閥
參數
| 電動執行器 |
普通開關型、無源觸點開關型
電位計型帶電阻輸出
電位計型帶4-20mA
調節型輸入輸出4-20mA
|
| 防爆電動執行器 |
EX dⅡBT4 EX d11 CT6
調節型、開關型
|
| 電壓 |
AC220V AC110V AC380
DC12V DC24V DC110V
|
| 公稱通徑 | DN50-600mm |
| 公稱壓力 | 1.6MPa |
| 適用溫度 | PTFE:-30~+120℃ |
| 連接方式 | 對夾式 |
| 閥體結構 | A型 |
| 閥體材質 | 304、316 |
| 閥板材質 | 304、316 |
| 閥座襯里 | PTFE、EPDM |
| 適用介質 | 蒸汽、水液，氣體等 |
|
|
|
主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | HT250 WCB SUS304 |
| 蝶板 | 球墨鑄鐵鍍鎳磷 不銹鋼304、316 |
| 閥軸 | 2Cr13 SUS304 |
| 密封圈 |
NBR、EPDM 、VITON、PTFE |

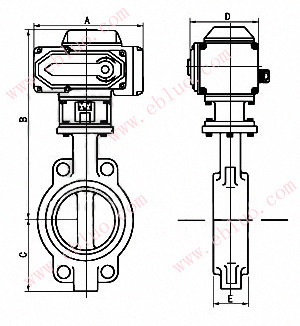

| 公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | ||
| 40 | 155 | 349 | 57 | 104 | 32 | 15W | 0.2A |
| 50 | 155 | 353 | 62 | 104 | 43 | 15W | 0.2A |
| 65 | 155 | 362 | 70 | 104 | 46 | 15W | 0.2A |
| 80 | 155 | 368 | 89 | 104 | 46 | 15W | 0.2A |
| 100 | 208 | 392 | 106 | 115 | 52 | 25W | 0.5A |
| 125 | 208 | 407 | 120 | 115 | 56 | 25W | 0.5A |
| 150 | 208 | 446 | 132 | 115 | 56 | 25W | 0.5A |
| 200 | 256 | 489 | 164 | 127 | 60 | 50W | 0.8A |
| 250 | 256 | 514 | 200 | 127 | 68 | 50W | 0.8A |
| 300 | 256 | 568 | 238 | 127 | 78 | 90W | 1.0A |
| 350 | 288 | 629 | 280 | 164 | 78 | 120W | 1.2A |
| 400 | 288 | 662 | 302 | 164 | 102 | 120W | 1.2A |
| 450 | 288 | 693 | 335 | 164 | 114 | 150W | 1.2A |
| 500 | 288 | 729 | 360 | 164 | 127 | 150W |
1.2A |
不銹鋼電動蝶閥執行標準
| 制造標準 | GB/T 122387-89 |
| 法蘭標準 | GB9113-2000、GB17241.6-1998 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
