蝶閥

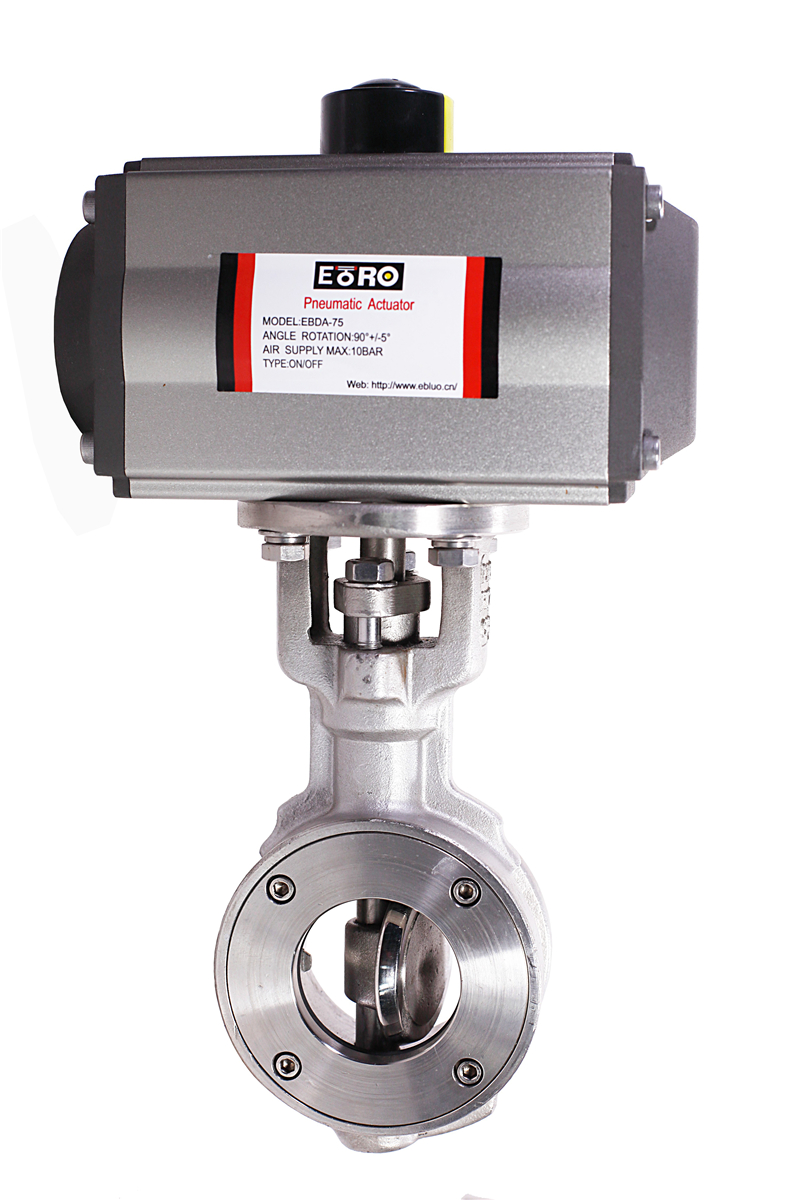

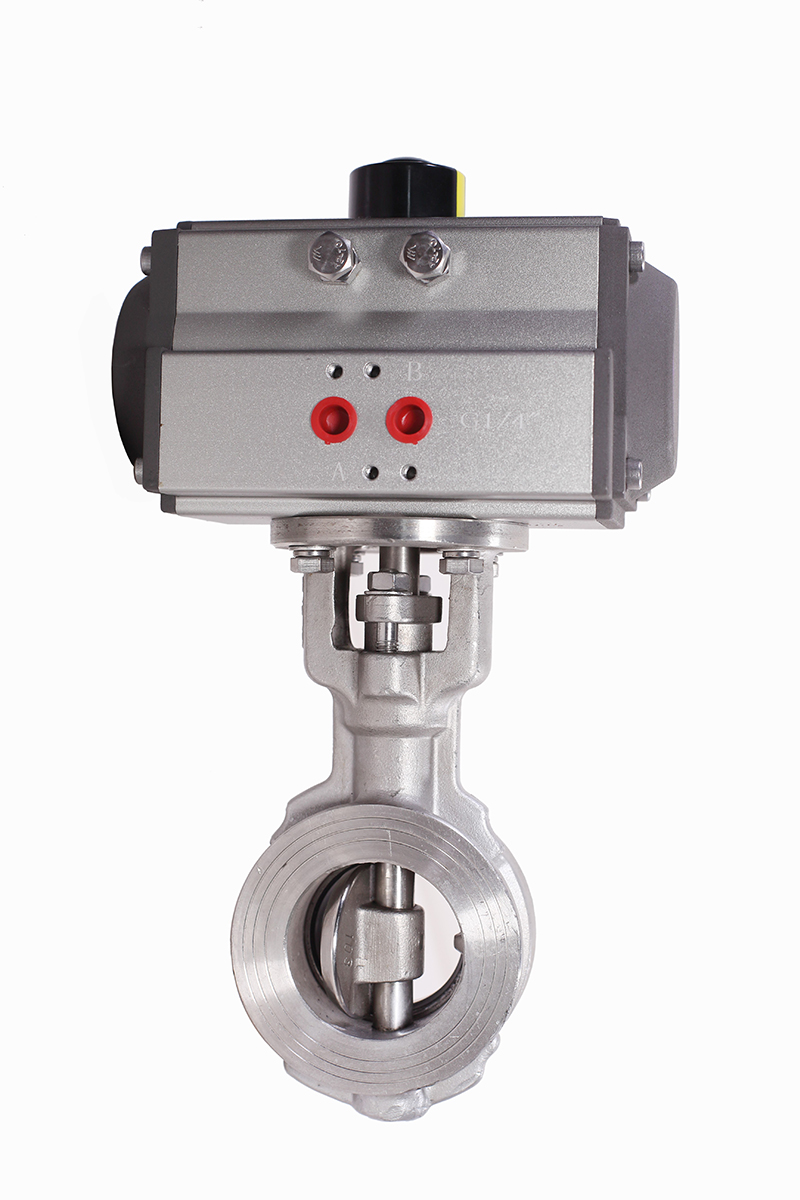

氣動不銹鋼蝶閥
產品型號：D671F
公稱通徑：DN50~DN800
公稱壓力：0.6MPa~1.6MPa
連接方式：對夾式
材質：不銹鋼304、316、316L
適用溫度：-20℃~+120℃
適用介質：水液、油類、空氣
氣動執行器：雙作用、單作用
用途：用于水液、空氣、油等介質開關切斷與流量調節
氣動不銹鋼蝶閥產品概述
軼博羅的不銹鋼氣動蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛應用于水工業、給排水、供熱供汽、水處理、石油化工、造紙、冶煉、食品釀造、制藥及醫療設備、紡織印染、橡膠機械、有機和無機化工、化學制劑等行業的管網和設備中。
氣動不銹鋼蝶閥產品特征

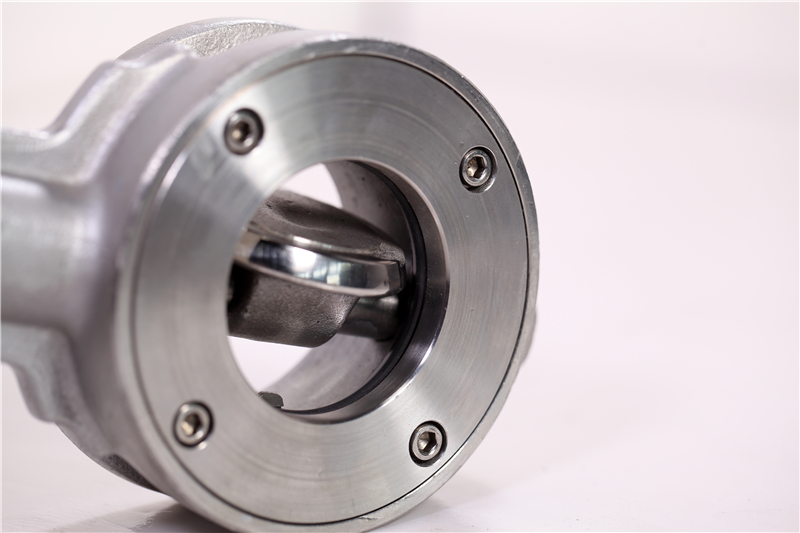

1、密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象。
2、閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性能更好。
3、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。
4、法蘭對夾孔連接適用多種標準，有不銹鋼閥體與PTFE閥座可選。

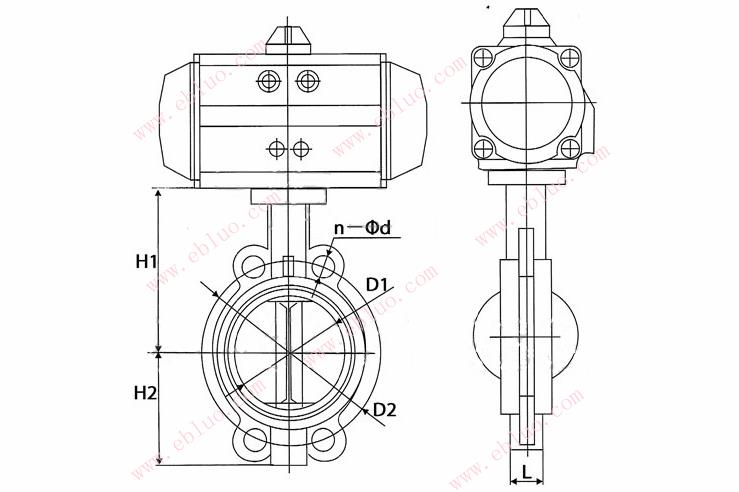

| 通徑（mm） | 英寸 | 尺寸（mm） | ||||
| L | D1 | D2 | H1 | H2 | ||
| 50 | 2 | 43 | 52.6 | 125 | 142 | 80 |
| 65 | 2 1/2 | 46 | 64.4 | 145 | 155 | 89 |
| 80 | 3 | 46 | 78.9 | 160 | 161 | 95 |
| 100 | 4 | 52 | 104.1 | 180 | 180 | 114 |
| 125 | 5 | 56 | 123.4 | 210 | 193 | 127 |
| 150 | 6 | 56 | 155.9 | 240 | 205 | 139 |
| 200 | 8 | 60 | 202.8 | 295 | 250 | 175 |
| 250 | 10 | 68 | 250.8 | 350 | 282 | 203 |
| 300 | 12 | 78 | 301.9 | 400 | 326 | 242 |
| 350 | 14 | 78 | 334 | 460 | 358 | 267 |
| 400 | 16 | 102/88 | 390 | 515 | 380 | 301 |
| 450 | 18 | 114/107 | 441 | 565 | 422 | 381 |
| 500 | 20 | 127 | 492 | 620 | 479 | 387 |
| 600 | 24 | 154 | 593 | 725 | 562 | 457 |
