蝶閥

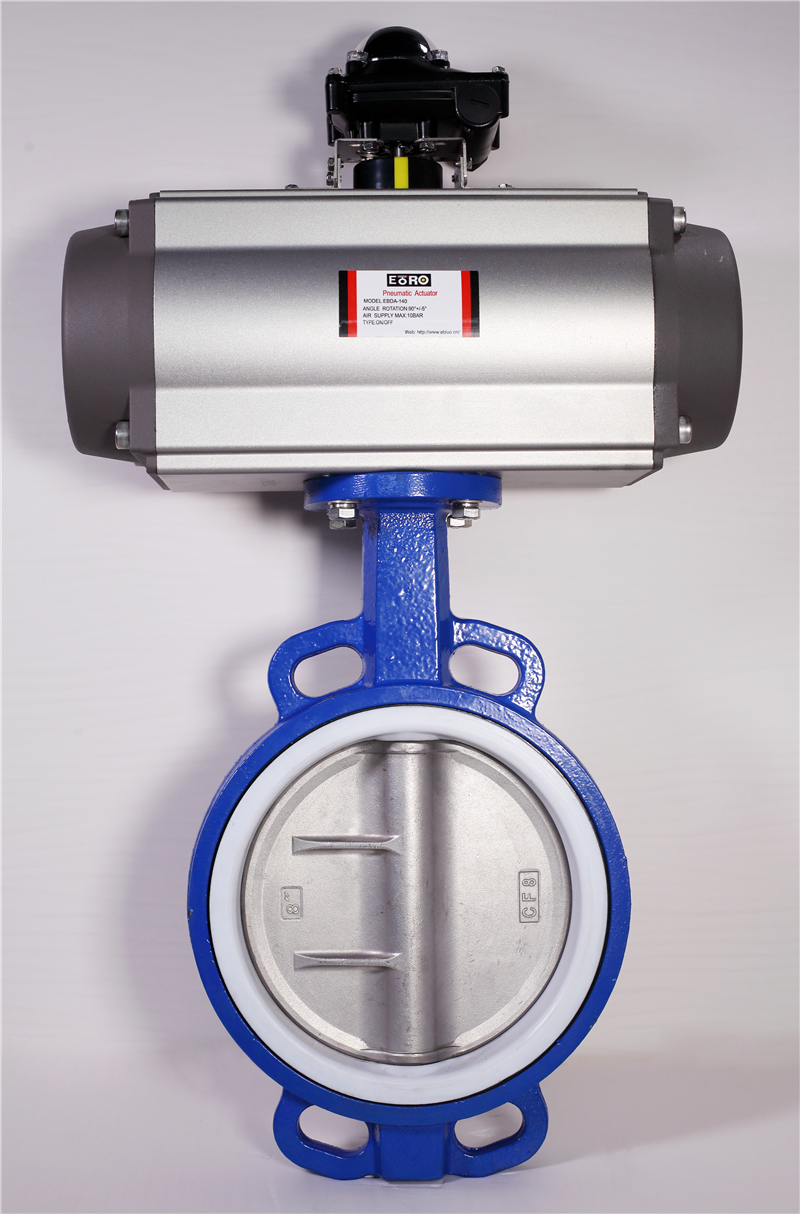

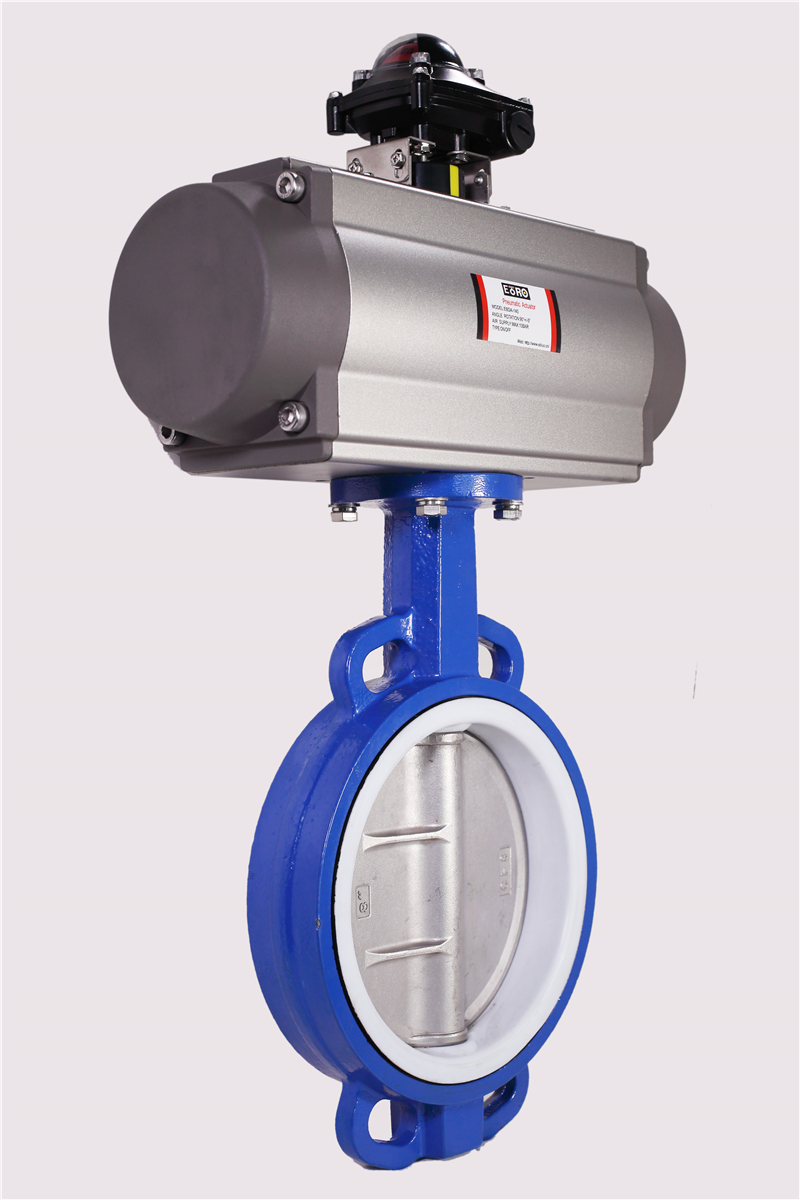

氣動對夾蝶閥
產品型號：D671X
公稱通徑：DN50~DN800
公稱壓力：0.6MPa~1.6MPa
連接方式：對夾式
材質：WCB
工作溫度：-20℃~+120℃
適用介質：水液、油類、空氣
氣動執行器：雙作用、單作用
用途：用于水液、空氣、油等介質開關切斷與流量調節
在線咨詢
氣動對夾蝶閥產品概述
軼博羅的軟密封中線對夾式蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
氣動對夾蝶閥特征
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
氣動對夾蝶閥主要技術參數
| 公稱通經DN（mm) | 50～2000 | 50～1600 | |
| 公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
| 泄漏率 | 符合GB/T13927-92標準 | ||
| 驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
氣動對夾蝶閥主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | WCB、QT450-10、HT200、HT250 |
| 蝶板 | WCB、QT450-10、HT200、HT250 |
| 閥軸 | 2Cr13 |
| 密封圈 | 丁腈耐油橡膠 |
| 填料 |
柔性石墨 |
氣動對夾蝶閥執行標準
| 制造標準 | GB/T 122387-89 |
| 法蘭標準 | GB9113-2000、GB17241.6-1998 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |

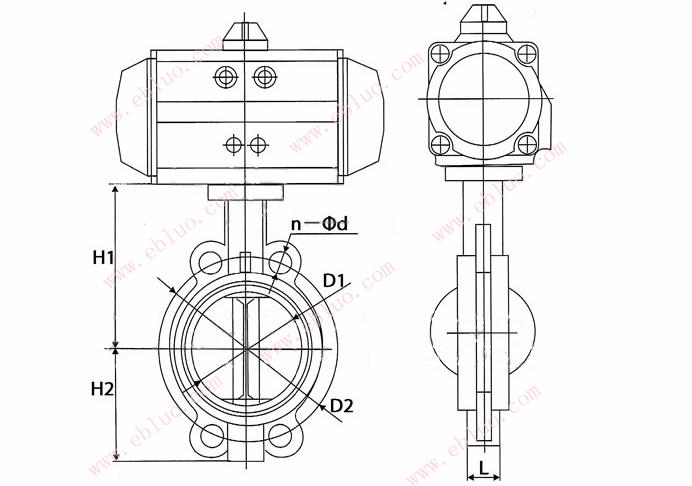

| 通徑（mm） | 英寸 | 尺寸（mm） | ||||
| L | D1 | D2 | H1 | H2 | ||
| 50 | 2 | 43 | 52.6 | 125 | 142 | 80 |
| 65 | 2 1/2 | 46 | 64.4 | 145 | 155 | 89 |
| 80 | 3 | 46 | 78.9 | 160 | 161 | 95 |
| 100 | 4 | 52 | 104.1 | 180 | 180 | 114 |
| 125 | 5 | 56 | 123.4 | 210 | 193 | 127 |
| 150 | 6 | 56 | 155.9 | 240 | 205 | 139 |
| 200 | 8 | 60 | 202.8 | 295 | 250 | 175 |
| 250 | 10 | 68 | 250.8 | 350 | 282 | 203 |
| 300 | 12 | 78 | 301.9 | 400 | 326 | 242 |
| 350 | 14 | 78 | 334 | 460 | 358 | 267 |
| 400 | 16 | 102/88 | 390 | 515 | 380 | 301 |
| 450 | 18 | 114/107 | 441 | 565 | 422 | 381 |
| 500 | 20 | 127 | 492 | 620 | 479 | 387 |
| 600 | 24 | 154 | 593 | 725 | 562 | 457 |
